Cara Membuat Denah Di AutoCad (CAD)

1. Pertama-tama membuat denah, kita atur dulu dimesionnya yang ingin kalian gunakan. Kali ini saya menggunakan satuan mm. Untuk cara mengatur setting dimensionya nanti saya kasih tau caranya setelah membuat blog ini.

2. Buat lah layer properties yang sesuai kebutuhan saat menggambar nanti, dan ukuran ketebelan harus berbeda-beda antar garis, supaya kalau di print garisnya tidak sama semuanya.

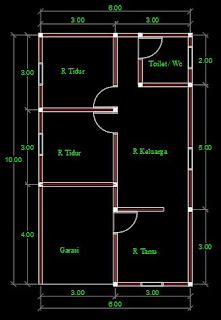

3. Selanjutannya saya akan menggambar. Terlebih dahulu buat garis as dengan menggunakan line (L), klik L lalu ukuranya yang inginkan. Di gambar saya menggunakan ukuran 10.00mm panjangnya, kemudian enter atau space di komputer anda, kemudian klik L, tentukan lebarnya saya menggunakan 6.00mm lalu sama klik enter atau space.

4. Setelah jadi as keseluruhan gambar lah dindingnya menggunakan tool Multy Line atau comment line nya ML dan pilih zero atau Z, lalu pilih scale atau S lalu masukan ukuran dindingnya yaitu 150.00mm, mulai lah dari sudut bangunan kesudut yang yang lain.

5. Gambar daun pintu dengan tools line (L) dan ARC untuk melengkungkan garis dengan ukuran seperti gambar di bawah ini.

6. Gambar daun jendela menggunakan line (L) dengan ukuran seperti gambar berikut ini.

7. Jika sudah tinggal menulis keterangan menggunakan T dan harus diberi Layer ke garis.

Semoga bermanfaat bagi seluruh pembaca setia Blog saya, dan yang sedang belajar menggambar menggunakan Autocad, mungkin segitu dulu pelajarannya kali ini. Terimakasih...
